产品简介

RS-Lock是一款基于Red Pitaya FPGA定制开发的激光锁频控制器，内置了激光锁频控制应用程序“立宁”，可轻松实现激光频率扫描、调制、解调、伺服锁定等功能。

产品特点

高性能成熟硬件平台：ZYNQ系列高性能FPGA硬件平台

安全、易用：兼容主流的激光器控制器，简洁易用UI界面

基于机器学习的调制和解调参数自动优化

选定误差信号自动锁频，抗噪声和抗抖动算法

噪声分析功能，记录误差信号的功率谱密度（PSD），用于分析锁定激光器的噪声并优化 PID 参数

内置高质量信号调理模块，可完美兼容主流PD探测器

内置精密电压基准和偏置电压产生模块、输出缓冲芯片，可支持压电陶瓷的直接驱动（10V）

应用领域

    •激光光谱

    •激光冷却与陷俘

    •量子计算

    •时间和频率标准

    •量子精密测量

    •原子分子光物理实验

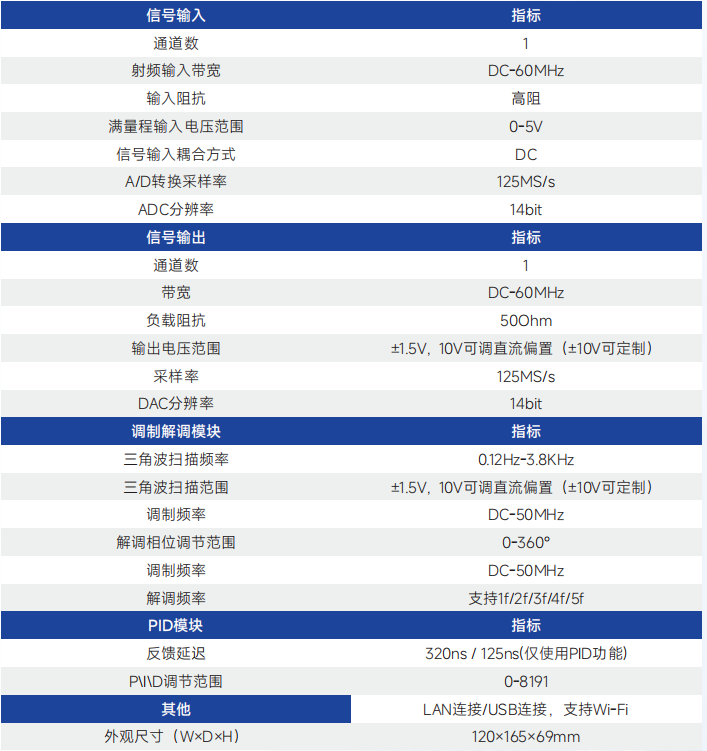

规格参数

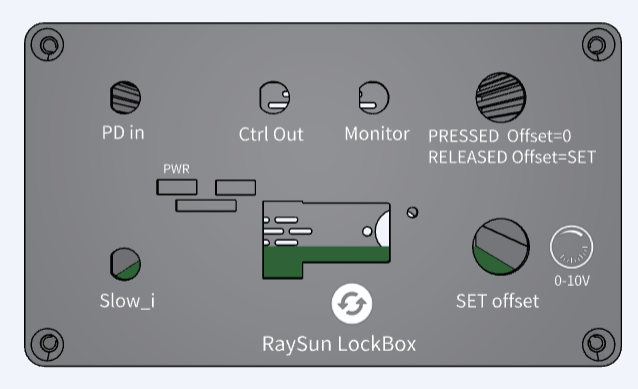

端口说明

PD in: 光探测器信号输入端，高阻，0-5V；

Ctrl Out: 控制信号输出端，50欧阻抗，±1.5V（±10V可定制），10V可调直流偏置，可驱动300mA电流容性负载；

Monitor：监测端口，复制Ctrl Out输出，50欧阻抗；

SET offset：直流偏置设置，可调范围0-10V，配合按钮可选一键启用或断开偏置电压；

Slow_i：可选慢反馈输出端口，当前为保留状态，未开放；

以太网接口；

USB接口：可连接Wi-Fi dongle；

供电：背部5芯专用供电接口和电源适配器。

运行原理

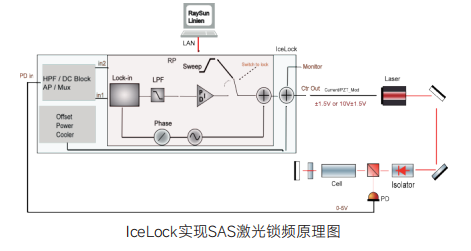

上图为IceLock用于饱和吸收光谱锁频的系统连接原理图，图中方框以内全部通过IceLock实现，用户只需连接对应输入和输出端口后，全部操作均可通过浏览器连接硬件（LAN、Wi-Fi等方式）完成。其他锁频方案请咨询工程师。
软件
IceLock采用windows窗口操作界面，下图为软件主要界面，详细使用说明请参考：本公司BiliBili官方账号内视频《SAS Laser Lock操作演示》和界面右下角User Manual。

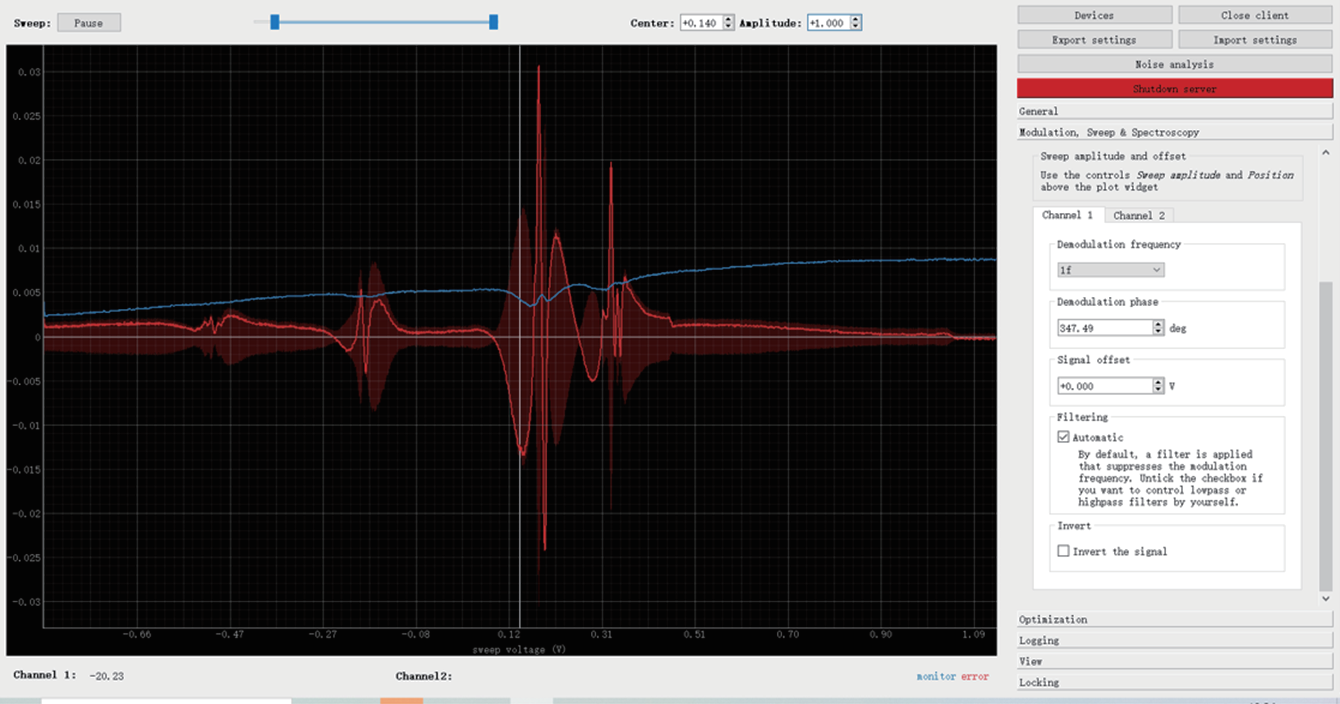

                                            SAS Laser Lock软件—“立宁”运行界面
供电
本设备通过背部5芯接口供电，±15V/1A，出厂自带电源适配器。
